"A questão solo-estrutura está intimamente relacionada com a utilização da computação eletrônica na Engenharia de Fundações."



VARGAS, M. 1998



































































1- Cálculo e dimensionamento de tubulões





Programa em Excel que determina, para projetos, as dimensões e volume de fundações do tipo tubulão a céu aberto de cargas verticais. O programa dimensiona até 40 tubulões por vez, detalhando a base, armadura, volume, gráficos de carga, gráficos de volume... A partir da carga do pilar, Fck do concreto, tensão do solo o programa dimensiona e calcula o volume da fundação para 40 tubulões por vez.

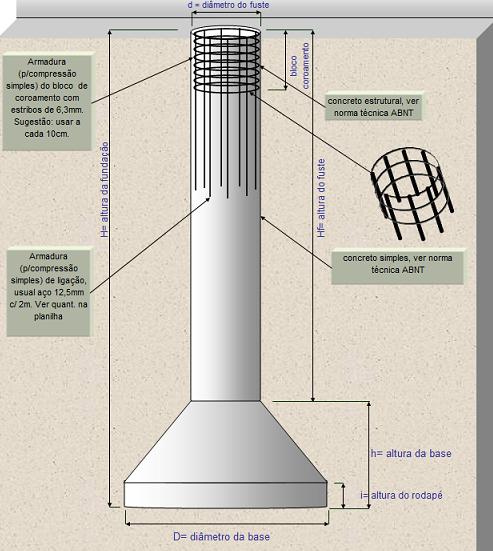

Ao lado podemos ver a ilustração para ajudar na construção e visualização tridimensional.

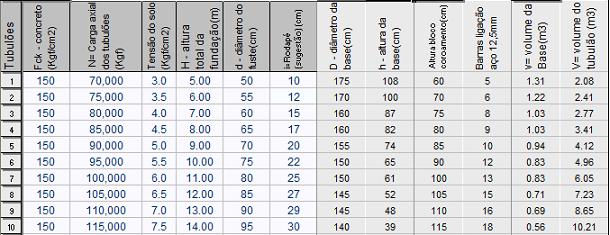

No exemplo abaixo você poderá ver como é fácil e simples dimensionar até 40 tubulões por vez em poucos segundos e lembrando que o programa calcula automaticamente o volume. Neste caso inserimos valores para cálculo de apenas 10 tubulões com cargas, resistências e tensões do solo variados (em Kg/cm2).









Nas colunas de cor azul são inseridos os valores necessários para o dimensionamento. As colunas de cor cinza são os valores do dimensionamento de cada tubulão. Você verifica que o programa também calcula a altura mínima para o bloco de coroamento (cabeça do tubulão) onde é inserido o concreto estrutural. Para vários autores e construtores a importância da armação, mesmo quando o tubulão é apenas para carga vertical, é significativo e por isso o programa também calcula a armação necessária para cada caso. Inserindo a altura da fundação o dimensionamento se completa com o volume de cada tubulão.

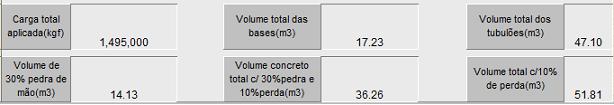

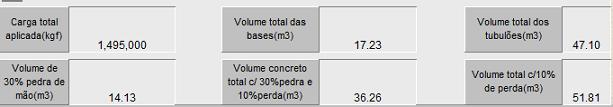

Na parte inferior do programa você pode verificar a soma e o cálculo do volume total da fundação. Neste caso o volume total foi de 47,10 m3. O fator "perda" de 10% do concreto, somado, ficou com  51,81m3. O programa também verifica a possibilidade de um concreto ciclópico e calcula o volume de concreto e de pedras a ser adicionado.

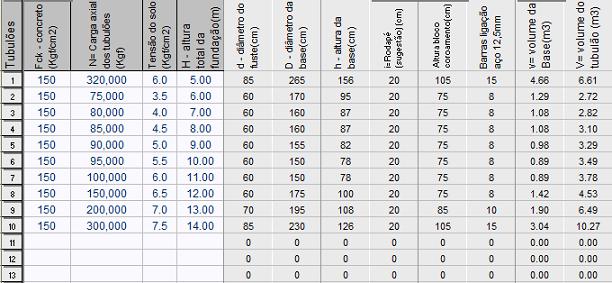

Na segunda parte do programa você pode calcular com edição do rodapé da base e do diâmetro do fuste. No exemplo ao lado podemos ver que os mesmos valores utilizados no primeiro exemplo foram todos modificados, mas neste caso algo ficou ainda mais diferente, a altura do rodapé e o diâmetro do fuste do tubulão.

Essa é a quarta planilha, a mesma da figura abaixo e nela você poderá, além de dimensionar os tubulões, ter acesso à edição de partes que nem sempre são editáveis. No exemplo ao lado sugeri diâmetros em centímetros que variaram entre 50 e 95 e o rodapé entre 10 e 30 cm.









A quarta planilha que também faz parte do conjunto, teremos a parte para edição. Esta planilha foi criada juntamente com as demais para que o calculista possa editar campos onde nem sempre são possíveis.



Essa planilha, além do dimensionamento clássico dos tubulões e da edição do rodapé e do diâmetro do fuste, essa planilha fornece gráficos que nos permite verificar as condições de cálculo. Os gráficos representam as cargas aplicadas em relação à altura ou profundidade dos tubulões com o volume de concreto dos elementos de fundações.



Além da boa aparência e ótimas condições para impressão, a quarta planilha lhe permite editar, inserindo valores a gosto, o diâmetro do fuste e a altura do rodapé.
