2- Cálculo de tubulões de base falsa elipse |
|
Softwares de fundações para projetos de engenharia civil |
 |
Programa em Excel que determina, para projetos, as dimensões e volume de fundações do tipo tubulão de base falsa elipse a céu aberto de cargas verticais. O programa dimensiona até 40 tubulões por vez, detalhando a base, armadura, volume, gráficos de carga, gráficos de volume...

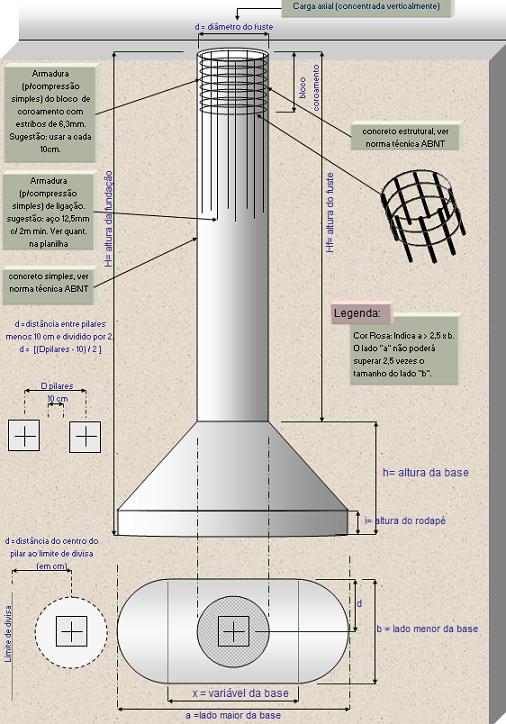

Abaixo podemos ver a ilustração para ajudar na construção e visualização tridimensional: |
Veja, abaixo, um exemplo de um cálculo a ser realizado:
Exemplo típico da construção civil. Neste caso optei por desenvolver tubulões com base em falsa elipse para obter um melhor resultado. Os dados foram inseridos da seguinte forma
P1 N= 50 000Kgf P4 N= 40 000Kgf P3 N= 35 000Kgf
A tensão do solo utilizada foi de 3,5 Kg/cm2 e a resistência do concreto de 200Kg/cm2 para os três tubulões a serem criados. A partir do resultado de sondagem verificamos que os tubulões apresentariam uma profundidade de(Necessário para que o programa calcule volume da base e total:
T1= 8m T4 =8m T3 =9m
Como pôde perceber os espaços dos pilares P4 e P3 são reduzidos e a distância do pilar P1 à divisa também poderá apresentar algum problema. Por isto, resolvemos calcular da forma convencional com base circular. Este procedimento é necessário para que as dúvidas sejam esclarecidas e não sejam cometidos erros. Veja abaixo como ficou a projeção das respectivas bases se calculados da forma convencional:
Como pôde ver na ilustração acima, realmente as projeções estão sobrepondo-se. Como não é viável executar fundações com bases sobrepostas tomamos iniciativas de projeta-las com o tipo falsa elipse. A partir disto inserimos os dados ao programa: Fck, Carga(N), Tensão do solo, Altura da fundação (H) e a distância livre para a base(d). No caso da distância entre pilares é importante lembrar que é necessário o espaço mínimo de 10 cm entre as bases projetadas. Vamos ver como ficou:
P1 d=50cm P2 d= (90 - 10)/2 =40cm P3 d= (90 - 10)/2=40cm
Veja que as distâncias para P3 e P4, subtraindo 10cm, são iguais . Após inseridos os dados ao programa teremos os seguintes resultados, veja abaixo:

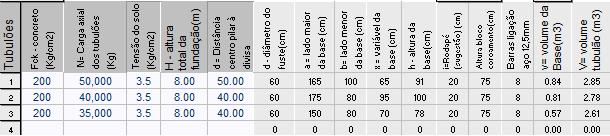

Através da ilustração a seguir poderemos ver como são indicados os respectivos resultados, veja:
Veja abaixo a projeção das bases do tipo falsa elipse, respeitando as respectivas distâncias e espaços necessários para que cada tubulão possa ser executado sem haver intervenção entre as bases.
Além do cálculo de tubulões o programa calcula o volume de cada tubulão, o volume total dos tubulões, verifica quando (a > 2,5 x b), verifica quando a base pode ser calculada da forma convencional (circular). O programa de "tubulão falsa elipse" conta com outros setores que fazem parte do programa como: Gráficos de carga, gráfico de volume, cálculo de volume para projeto já dimensionado, cálculo de traço e volume dos agregados do concreto...
No caso dos resultados aparecerem em cor rosa, significa que (a > 2,5 b). Isto é necessário pois o valor de "a" não pode superar 2,5 vezes o valor de "b". No caso onde aparecem resultados para "a", "b" e "x" iguais a zero significam que o tubulão tem espaço suficiente para ser calculado da forma convencional.
