3- Cálculo e dimensionamento de Sapata armada |
|
Softwares de fundações para projetos de engenharia civil |
|
|
Software, programa em Excel que determina, para projetos, as dimensões e volume de fundações do tipo sapata armada isolada rígida. Dimensiona e detalha armaduras, altura, rodapé, base... de sapatas armadas. A partir da carga do pilar, Fck do concreto, tensão do solo o programa dimensiona e calcula o volume da sapata. Para melhor dimensionamento será necessário informar o diâmetro do aço a ser utilizado, dimensões da seção do pilar e o tipo de aço (CA-50 ou CA-25).

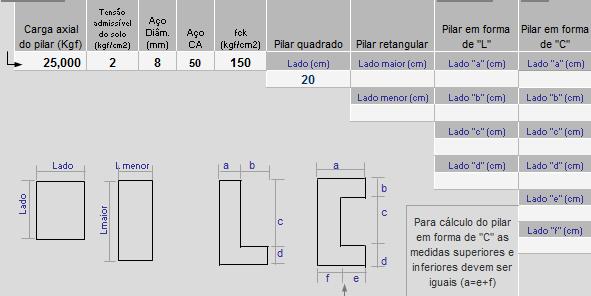

Abaixo podemos ver um exemplo para o dimensionamento de uma sapata a partir de um pilar de seção quadrada. Os campos de cor azul são reservados para que os valores sejam inseridos. Neste caso inserimos a carga de 25.000 Kg (25 Ton), com tensão do solo em 2Kg/cm2, aço de 8mm do tipo CA-50A, Fck 150 Kg/cm2 e 20cm para o lado do pilar de seção quadrada |
 |
|
Como podemos ver acima, os campos são assinalados indicando o tipo de pilar da edificação. São quatro condições de pilares: Quadrado, retangular, em "C" ou em "L".
Abaixo você já percebe a ilustração do dimensionamento completo da sapata. Os desenhos indicam o dimensionamento em planta e corte com o nº de barras de aço distribuídas. Na parte inferior esquerdo será inserido automaticamente o volume da sapata em questão. Veja abaixo:

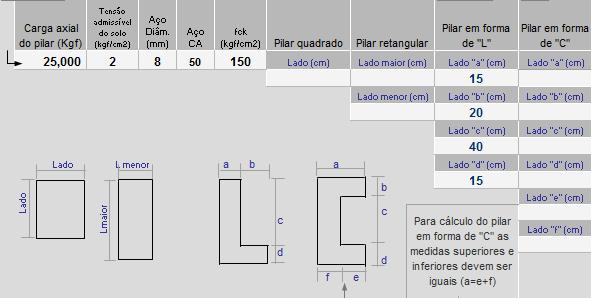

Abaixo podemos ver outro exemplo para o dimensionamento de uma sapata a partir de um pilar de seção do tipo em "L". Veja que as medidas do pilar em "L" são inseridos conforme o desenho apresentado pelo programa.

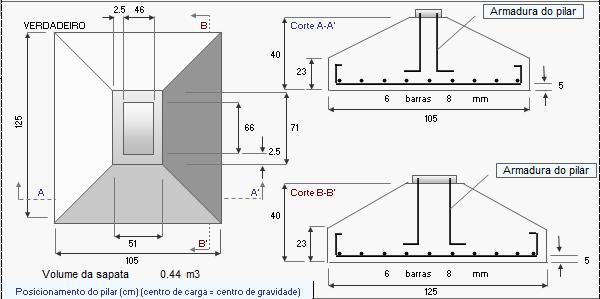

Agora você já pode ver a ilustração do dimensionamento da sapata para o pilar com seção em forma de "L".
Quando calculado sapatas para pilares com seção em forma de "L" ou "C" existe uma necessidade em saber o posicionamento do pilar na sapata. Chamamos de centro de gravidade = centro de carga. O programa "cálculo de sapata" foi desenvolvido para que todas as informações sejam atribuídas quando calculado. Veja abaixo a ilustração onde aparece um retângulo com medidas de 71x51 e com o desenho do pilar com seção em forma de "L" no seu interior. Pois bem, este é exatamente a posição que será da sapata em relação ao pilar. As medidas de 71 e 51 são as medidas que você acabou de ver na ilustração acima, ela corresponde a parte superior da sapata onde recebe o pilar
