Software, programa em Excel que determina, para projetos, o recalque admissível e a tensão admissível em fundações diretas pelo método de Schmertmann. O método de Schmertmann, baseado no método de camadas, calculado pela elasticidade de cada, leva em consideração toda as condições das camadas dentro do bulbo de tensão. O programa realiza cálculos automáticos a partir de processos do respectivo autor citado a cima. Cálculo de recalque admissível e tensão admissível da fundação direta para bases circulares, quadradas, retangulares e corrida
Entendendo passo a passo, veja a figura a abaixo: |

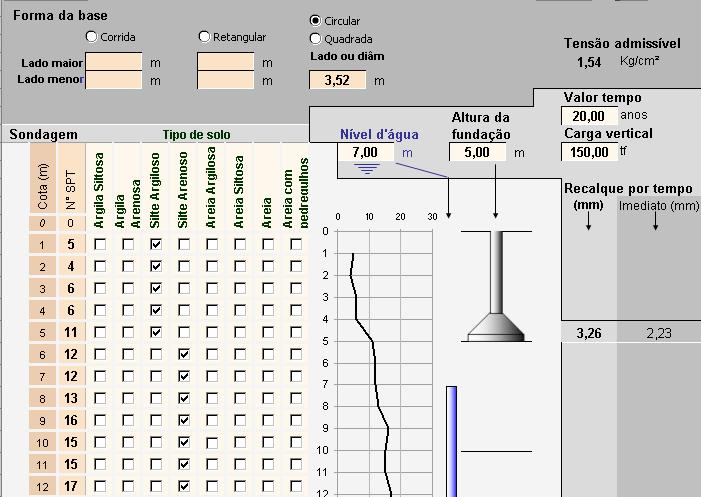

Acima podemos ver a ilustração do programa mostrando os valores inseridos para o cálculo de uma fundação de base circular. Inicialmente precisarei verificar a capacidade de carga pelo programa de "capacidade de carga por Terzaghi". Então, inseri os valores da sondagem (o mesmo apresentado acima) para uma carga de 150 ton numa profundidade de 5m com nível d'agua na cota -7m. Pelo programa de Terzaghi obtive o valor para capacidade de carga* de 1,54Kg/cm2, para uma base circular de 3,52 m de diâmetro.
Após adquirir o valor da capacidade de carga pelo processo de Terzaghi, inseri os mesmo dados no programa de Recalque por Schmertmann; diâmetro da base, a carga de 150 ton e a sondagem. Verificando os resultados, o programa me apresentou a mesma tensão do solo de 1,54Kg/cm2 para um recalque imediato de 2,23mm, e 3,26mm para um recalque de 20 anos. Ok, estes valores de recalque atendem às necessidades, porém, terei que verificar para as fundações, dos demais pilares, a diferença entre recalques (recalque diferencial) que poderá apresentar entre eles.
Ao lado do campo "Tipo de solo", há um gráfico que representa o números de golpes da sondagem por cota, também importante para a apresentação como ilustração. Caso não haja nível d'água, basta inserir o valor 49, caso esta célula esteja em branco o programa considerará como zero, isto implica que será entendido que o nível d'água está ao nível da superfície ou cota zero. Quando valores são inseridos de forma errada (lado menor no lugar do lado maior, inserção de letras no lugar de números, valores exorbitantes...) ou quando os valores inseridos são insuficientes ou incompatíveis, o programa irá apresentar o símbolo "#" para lhe alertar sobre aonde está o problema.

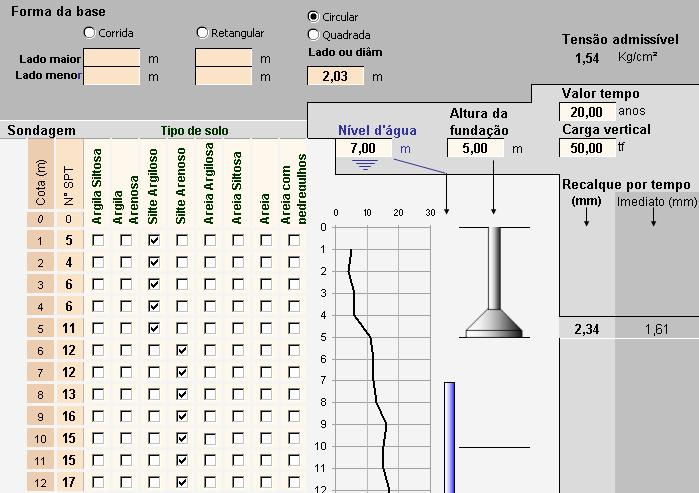

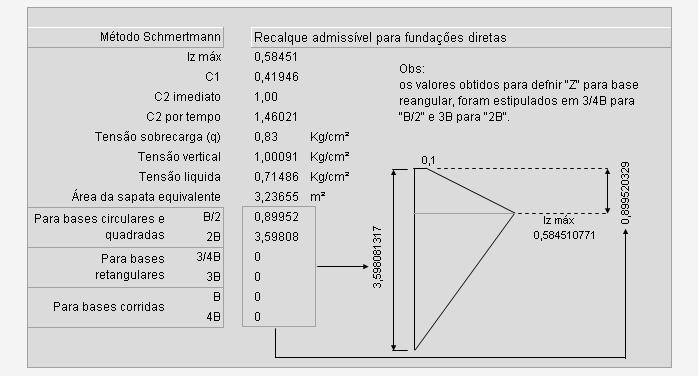

Observando a figura abaixo podemos verificar que, para 50 ton e uma base de diâmetro de 2,03m, o valor do recalque imediato é de 1,61mm e 2,34 para 20 anos.
Diante destes números de recalque poderei determinar a cota de apoio, o recalque admissível para uma tensão pré determinada, veja:
Para 150 ton e uma base com diâmetro de 3,52m o valor do recalque imediato é de 2,23mm e para 20 anos é de 3,26mm. Para 50 ton e uma base de diâmetro de 2,03m, o valor do recalque imediato é de 1,61mm e para 20 anos é de 2,34mm. Isto significa que a fundação terá um recalque máximo diferencial imediato de 0,62mm e 0,92 para 20 anos e estes valores são suficientes para o tipo de fundação exemplificado.
