6- Cálculo da carga admissível de estacas p/ Nega e Repique

Softwares de fundações para projetos de engenharia civil

Software, programa em Excel que determina, para projetos, a carga admissível por nega e repique elástico para estacas cravadas, pré-moldadas de concreto e aço. O programa realiza cálculos automáticos a partir de processos dos respectivos autores citados abaixo.

1) Processo Hiley

2) Nelson Aoki

Processos realizados pelo programa:

1) cálculo da nega e repique elástico em estacas cravadas

2) cálculo da carga admissível a partir da nega e do repique elástico.

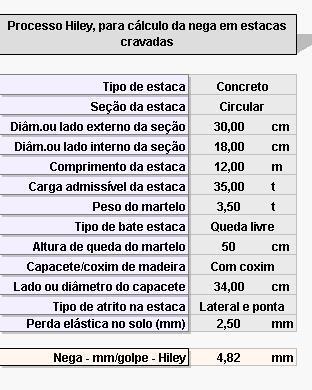

Primeiramente tomamos como exemplo uma estaca de concreto com seção circular que após verificarmos pelo programa de "Carga admissível em estacas", através do SPT, concluímos que esta estaca, para atender uma carga de 35 ton, necessita de um comprimento de 12m. A partir destes dados iniciais, verificaremos no próximo passo qual será o valor de nega de cravação. Este procedimento é essencial para que tornemos a fundação segura e que nos seguremos da carga admissível pós cravação. Como podemos ver a figura ao lado, inserimos os dados necessários para o cálculo da nega. A estaca obtém de 30cm de diâm. externo e 18cm de diâm. interno, circular de concreto. Os outros dados podem ser fornecidos pela empresa de execução do serviço de cravação: Altura do martelo, peso do martelo, se queda livre, lado ou diâm. do capacete, se fora com coxim ou não. Podemos verificar após inserirmos os dados que o valor da nega fora de 4,82mm/golpe. Isto significa que, quando a estaca alcançar a profundidade de 12m (calculado no programa de carga admissível em estacas) e apresentar 4,82mm/golpe de nega, é hora de parar, pois já apresenta a carga de 35 ton.

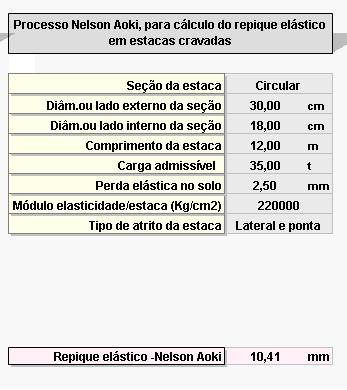

A figura ao lado representa a parte de cálculo do repique elástico de cravação. A partir dos dados iniciais, tomamos o valor de 220 000 para Módulo de elasticidade do material da estaca, em Kg/cm2. Este dado pode ser verificado junto à empresa fornecedora da estaca, a mesma ao qual fabricou a peça. Após inserirmos os dados, verificamos que, para uma carga de 35ton, com comprimento de 12m, a estaca apresentará um repique elástico de 10,41mm e nega de 4,82mm/golpe. Estes valores serão importante para o acompanhamento da cravação da fundação. Os dados são fáceis de se obter através do programa. A empresa ou os funcionários de cravação poderão lhe apresentar os resultados da cravação, tanto para nega quanto para repique elástico. O valor de perda elástica no solo está entre v 1 e 4mm, muito usado 2,5mm. Todos dados a serem inseridos, podem ser colhidos em campo ou até mesmo passados daqueles que executam a fundação.

Pelo fato dos valores de nega e repique elástico terem apresentado diferença, iniciaremos a partir destes novos dados um novo cálculo, agora diretamente à carga admissível a partir da nega.

Inicialmente a nega deveria apresentar o valor de 4,82mm/golpe mas no final da cravação a empresa executora do serviço nos apresentou o valor de 1,2mm/golpe.

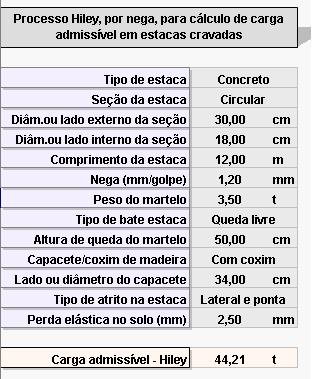

Vejamos ao lado, nesta outra parte do programa, o cálculo da carga admissível a partir da nega apresentada.

A carga admissível da estaca inicial, seria de 35 ton, mas como a nega apresentou o valor de 1,2mm/golpe e calculando a partir disto, verificamos que a carga admissível é de 44,21ton.

Isto significa que atende à fundação e carga do pilar acima.

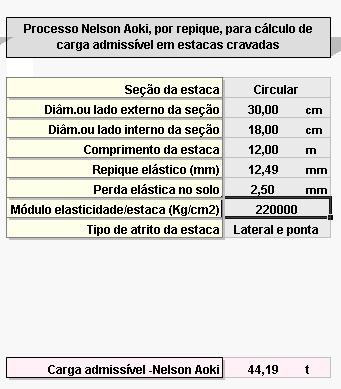

Agora, para terminarmos a verificação, vamos inserir o dados nesta parte de cálculo de carga admissível da estaca, a partir do valor do repique elástico. Como podem os ver na figura ao lado, concluímos que o valor de 44,19 ton é superior ao esperado e compatível com a cálculo da carga admissível através da nega. Isto tudo significa que o solo apresentado, talvez apresente alguma variação em relação à sondagem realizada. Isto é importante ter em mãos pois são importantes as condições de carga admissível segura.
