10- Cálculo e dimensionamento de Estacas armadas |
|
Softwares de fundações para projetos de engenharia civil |
 |
Software, programa em Excel que determina, para projetos, o dimensionamento da armação para fundações profundas diretas e indiretas. O programa de dimensionamento da armação de estacas de fundações profundas, dimensiona a armadura necessária para que a peça de concreto sustente os esforços solicitados. O programa determina e dimensiona estacas armadas com flambagem menor ou igual a 40, considerando-se assim, enterradas.

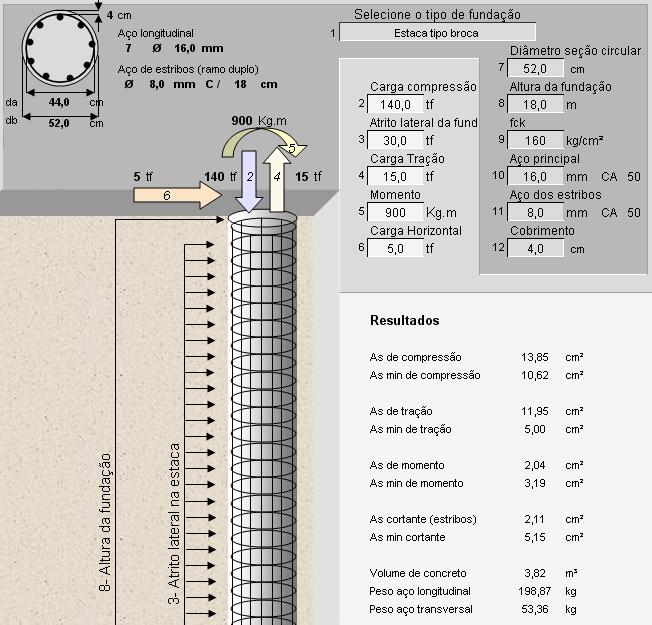

Entendendo passo a passo, veja a figura a abaixo:
|
Acima podemos ver a ilustração do programa mostrando os valores inseridos para o cálculo de uma fundação do tipo estaca broca. Os dados foram inseridos conforme a figura acima; carga de compressão, tração, atrito lateral existente (este é calculado no programa Carga admissível por SPT), momento e horizontal. Os dados da peça foram: fck, diâmetro da estaca, altura da fundação, tipo e diâmetro do aço e cobrimento da armadura.
O resultado foi simples, 7 barras de aço CA50 de 16 mm e estribos (ramo duplo) de 8,00 mm a cada 18cm. O dimensionamento apresentado acima atende a todas as solicitações na estaca. Logo abaixo das células para inserção de dados, o programa fornece a taxa de armaduras por cm2 e também outros dados como, volume de concreto, peso de armadura longitudinal e transversal. O programa dimensiona de forma simples, objetiva e dentro das normas NBR 6122 da ABNT de 1996.
Agora imaginemos que a fundação do tipo estaca broca está sobre a ação apenas de um esforço de tração e momento, suponhamos. Para que o programa possa calcular, inserimos os valores para carga de tração, atrito lateral (esse precisa ser sempre maior que a carga de tração) e momento.

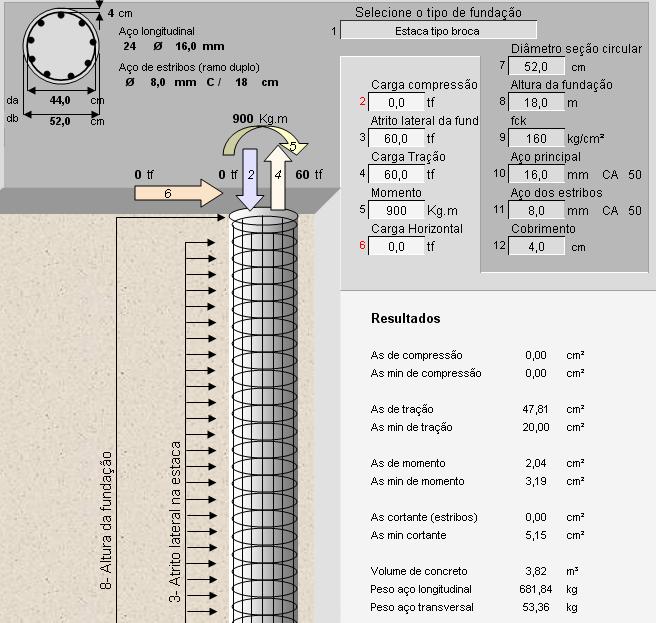

Na figura abaixo podemos ver que os dados do aço e concreto se mantiveram e as dimensões da estaca e cobrimento da armadura também se mantiveram.
Para dimensionar apenas para esforços de tração, por exemplo, as demais células para inserção de dados de cargas precisam estar em zero. Nesse caso o resultado fora 24 barras de aço CA50 de 16mm e estribos (ramo duplo) de 8,00 mm CA50 a cada 18 cm.
Obs: o programa está programado para aceitar cálculos apenas para estacas enterradas considerando a flambagem igual ou menor que 40.

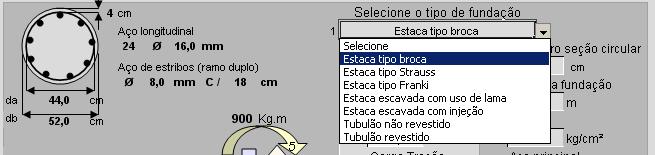

Na opção "tipo de fundação", o programa abre uma lista de prováveis fundações a serem calculadas, veja a figura abaixo.
