4- Cálculo e dimensionamento de blocos armados p/estacas |
|
Softwares de fundações para projetos de engenharia civil |
 |
Software, programa em Excel que determina, para projetos, as dimensões de blocos armados para estacas. Software para cálculo de bloco armado para 2 a 8 estacas, tipo Franki, Straus, Pré-moldadas, escavadas... A partir da carga do pilar, Fck do concreto o programa dimensiona o bloco armado para estacas. Para melhor dimensionamento será necessário informar o diâmetro do aço a ser utilizado, dimensões da seção do pilar, o tipo de estaca (tabela fornecida) e o tipo de aço (CA-50, CA-60 ou CA-25).

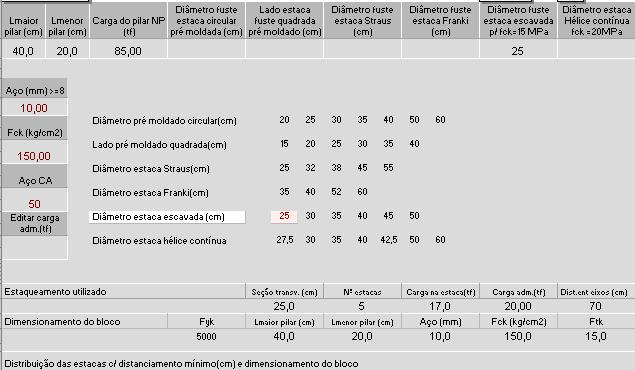

Abaixo podemos ver um exemplo para o dimensionamento de um bloco a partir de um pilar de seção retangular. Neste caso foi inserido a carga de 85,0 Toneladas para carga vertical, aço de 10mm do tipo CA-50, Fck 150 Kg/cm2, 40cm x 20cm para dimensões da seção do pilar e escolhido o tipo de estaca escavada com 25cm de diâmetro. Para estacas, você pode através da tabela abaixo escolher e testar os resultados até chegar ao mais favorável. A célula "Editar carga adm", serve para editar a carga admissível da estaca em questão, veja como: se verificarmos melhor, no quadro logo abaixo temos os dados de cálculo, e em uma das células está escrito "carga adm (tf)" da estaca em questão e igual a 20,0, este valor está tabelado mas pode ser editado pela célula "Editar carga adm (tf)" adicionando 5 para que o valor seja 25,0 tf ou inserir -5 para que o novo valor seja 15,0 tf
|

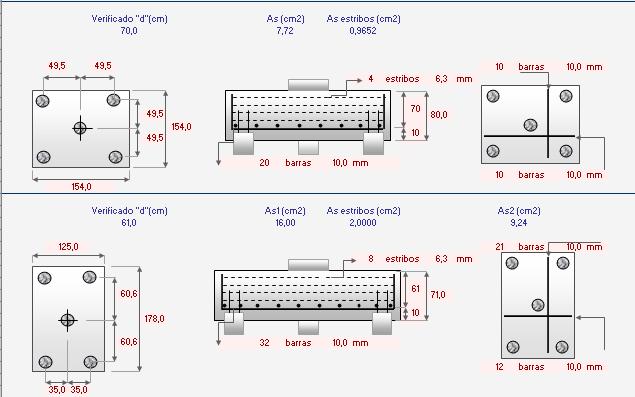

Neste exemplo o dimensionamento mostrou que é necessário 5 estacas escavadas para a carga de 85 ton e na figura abaixo você já percebe o dimensionamento através do desenho apresentado com medidas do bloco, distâncias entre eixos das estacas, armação do bloco... O nº de barras de aço também aparece no desenho em planta e em corte, dispondo das posições e distribuições. Na figura abaixo você percebe que o programa lhe fornece duas alternativas de blocos

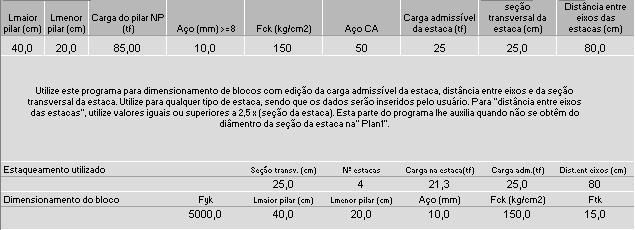

Abaixo podemos ver outro exemplo para o dimensionamento de um bloco a partir dos mesmos dados anteriores porém na segunda parte do programa onde você poderá editar todos os dados a inserir. Neste exemplo resolvemos manter a carga e os dados gerais trocando apenas a distância entre eixos, de 70,0 cm para 80,0 cm e a carga admissível da estaca, de 20,0 tf para 25,0 tf, Veja abaixo:

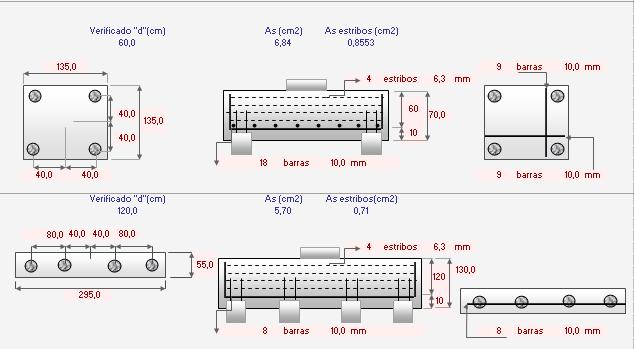

Veja como mudou a situação do dimensionamento quando modificamos a distância entre eixos e a carga adm da estaca. No caso anterior foram requisitados e calculados para um bloco de 5 estacas. Agora, editando alguns dados você percebe que o dimensionamento mudou para um bloco de 6 estacas. O cálculo do bloco armado para estacas dimensiona e ilustra com desenhos todas as informações necessárias para a execução ou confecção do projeto. Na figura abaixo você percebe que o programa lhe fornece duas alternativas de blocos.
