5- Cálculo da carga admissível de estacas por SPT |
|
Softwares de fundações para projetos de engenharia civil |
|
|
Software, programa em Excel que determina, para projetos, a carga admissível em estacas, tipo fundações escavadas e cravadas. Software que determina a carga total, lateral e de ponta em estacas moldadas, pré-moldadas e cravadas. O programa realiza cálculos automáticos a partir de processos dos respectivos autores citados abaixo:
1) Pedro Paulo Costa Velloso 2) Aoki-Velloso 3) Decourt-Quaresma 4) Alberto Henriques Teixeira 5) Urbano Rodrigues Alonso
Abaixo podemos ver a ilustração para ajudar na construção e visualização do programa que realiza cálculos para estacas do tipo: 1) Premoldadas 2) Franki 3) Hélice contínua 4) Escavadas sem revestimentos 5) Escavadas com revestimentos ou lama(Straus) 6) Hollow Auger 7) Raiz |

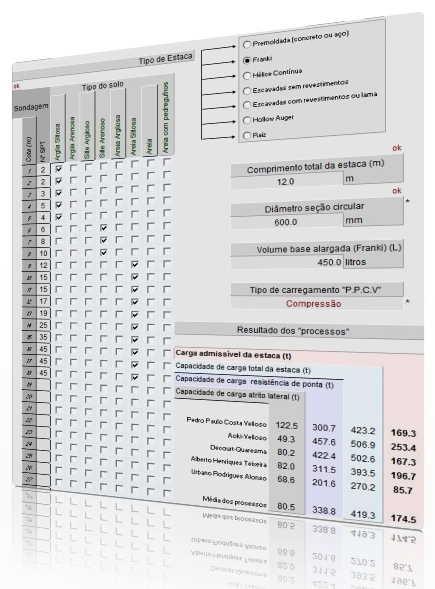

Entendendo passo a passo, veja a figura a abaixo:

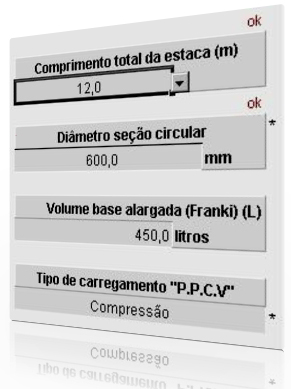

No campo "comprimento da estaca"(figura ao lado), a coluna de opções em "metros" fica a disposição para sua escolha. Neste caso o programa irá calcular pela altura escolhida, realizando todos os cálculos necessários. O programa só realizará e liberará os resultados se o valor do comprimento da estaca estiver dentro das especificações:
1) Valor dentro da profundidade do projeto de sondagem, ex: se a sondagem tem índices de SPT de 1m a 18m de profundidade, o programa calculará desde que o comprimento da estaca não ultrapasse a regra, ex: ("18m" - 3,5*Diâm da base), ou seja: 15m. Isto se faz necessário pelo fato que alguns autores realizam cálculos a partir da cota de apoio da estaca, por isto é necessário que a sondagem ultrapasse o comprimento da estaca. No caso da figura abaixo, o valor escolhido foi de 12m para o comprimento da estaca.

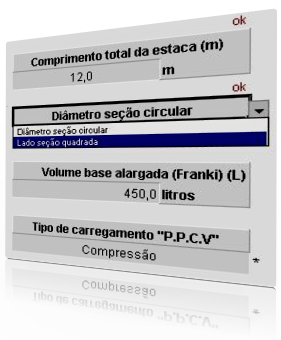

No exemplo apresentado você poderá ver que após inserir o valor do comprimento da estaca faz-se necessário que seja inserido o valor do diâmetro da estaca em "mm". Neste exemplo o valor foi escolhido a partir de uma estaca de 600mm de diâmetro.
O campo "Volume base alargada em Litros" é muito utilizado para estacas do tipo Franki. Caso este campo não seja preenchido o valor da área da ponta da estaca será calculado a partir do diâmetro da estaca. Para cálculos que não sejam para estacas com base alargada, é necessário que o campo "Volume base alargada" fique em brando
Campo "Tipo de carregamento"; este campo se faz necessário para cálculos do processo do autor Pedro Paulo Costa Velloso, com opções para "Compressão" ou "Tração".
|
Na parte superior do programa você terá a opção para o tipo de estaca, basta selecionar o tipo de estaca a ser calculado, veja a figura abaixo:

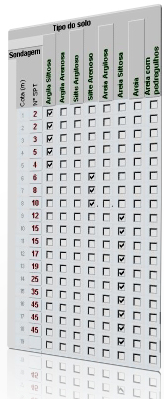

Na parte seguinte você terá o campo para inserir os valores de SPT e selecionar o tipo de solo. A figura ao lado representa o projeto de sondagem para cálculo de uma estaca Franki. Veja que a sondagem está preenchida até o 18° metro de profundidade com seus respectivos valores de SPT. O campo solo estará representado por quadros de seleção. Neste campo o cálculo só será realizado pelo programa se em cada linha tiver apenas um campo de tipo de solo selecionado, ex: Veja que no primeiro metro de profundidade o valor do SPT é "2", enquanto que o tipo de solo foi selecionado para Argila Siltosa. Caso venha a ocorrer a selecionar dois campos numa mesma linha ou deixar em branco o campo SPT ou inserir um valor não numérico ou menor que zero, o programa não realizará os cálculos. |

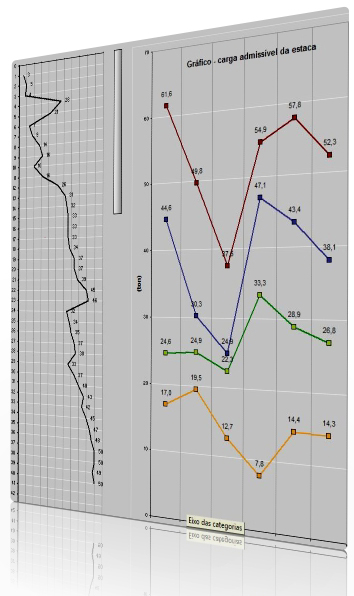

Ao lado dos resultados de cálculos dois gráficos são apresentados para ilustrar o perfil do solo com a profundidade relativa apresentada pela estaca e as cargas separadas por tipos (de ponta, lateral, total e adm) e por processos de cálculo.
|
