7- Cálculo capacidade de carga - Método Terzaghi |
|
Softwares de fundações para projetos de engenharia civil |
 |
Software, programa em Excel que determina, para projetos, a capacidade de carga em fundações diretas pelo método de Terzaghi. O software realiza cálculos pelo método de Terzaghi para capacidade de carga automaticamente a partir de processos do respectivo autor citado a cima. Cálculo da capacidade da carga do solo para fundações de base circular, quadrada, retangular, corrida... Entendendo passo a passo, veja a figura a abaixo:

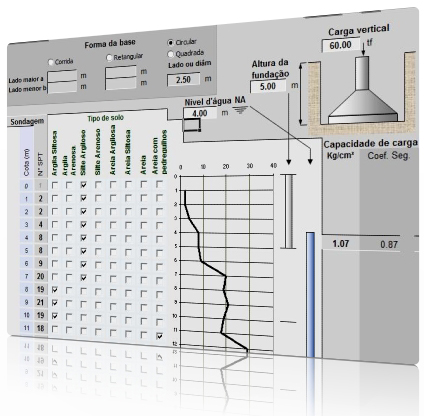

Abaixo podemos ver a ilustração do programa mostrando os valores inseridos para o cálculo de uma fundação de base circular com 2,50 m para o diâmetro, com uma profundidade de 5,0 m, nível d'agua em 4,0 m e uma carga vertical de 60,00 toneladas. Após inserirmos os valores da base e de carga sobre a fundação, inserimos os valores da sondagem, como você percebe abaixo. Neste caso, a base da fundação está apoiada sobre um solo do tipo Argiloso com SPT de N=8 e percebemos que a base da fundação está submersa, sob o nível d'agua. As colunas abaixo, cinza e azul, representam as posições da profundidade da fundação e do nível d'agua, importante para ilustrar e visualizar os cálculos realizados.
|
Ao lado do campo "Tipo de solo", há um gráfico que representa o números de golpes da sondagem por cota, também importante para a apresentação. Agora vamos ao resultado; ao lado da coluna de cor azul, que representa o nível d'água, podemos já perceber o valor obtido de 1,07 Kg/cm2 (com fator de segurança igual a 3) e coeficiente de segurança de 0,87, como resultados. O coeficiente de segurança de 0,87, significa que a fundação suporta até 0,87 a carga inserida de 60tf. É necessário que esse valor seja, no mínimo igual, a 1,0 . Quando valores são inseridos de forma errada (lado menor no lugar do lado maior, inserção de letras no lugar de números, valores exorbitantes...) ou quando os valores inseridos são insuficientes ou incompatíveis, o programa irá apresentar o símbolo "#" para lhe alertar sobre aonde está o problema.
Caso não haja nível d'água, basta inserir o valor 49. A célula "Nível d'água", deverá estar sempre preenchida, caso esta célula esteja em branco o programa considerará como zero, isto implica que será entendido que o nível d'água está ao nível da superfície ou cota zero.

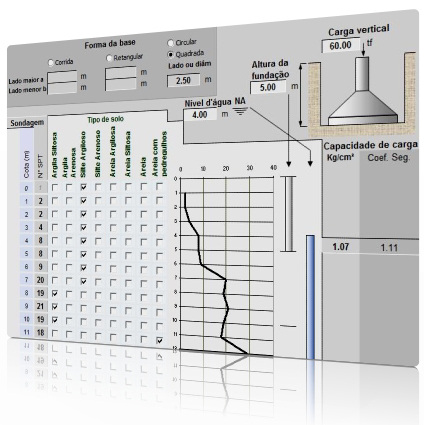

Em outro exemplo, abaixo, inseri valores para uma fundação de base qauadrada de lado igual a 2,50m e os demais valores foram mantidos. O resultado fora de 1,07 Kg/cm2 com coeficiente de segurança de 1,11, que representa a eficiência da fundação em relação da carga aplicada. Neste exemplo também fora realizado com fator de segurança igual a 3,0. A sondagem utilizada fora a mesma sem modificações.
Informações técnicas:
Para cálculo da sobrecarga (q), o programa irá verificar a altura livre e escavada sendo esta submersa ou não. Caso tenha parte ou algum fator submerso, o programa realizará os cálculos pertinentes à estas frações. Em caso do nível d'água estando a altura da cota de apoio, o programa levará em conta, em solos arenosos, a subtração ou diminuição em 1,0 t/m3 no peso específico do solo. Este valor será considerado como "peso específico submerso". em casos de solos argilosos, o programa considerará o valor absoluto ou normal do peso específico, sem subtrações.
O tipo de solo e o valor de SPT considerados pelo programa serão os ítens inseridos logo na cota ao qual a fundação será apoiada, ex: como o exemplo acima, o valor de SPT fora considerado = 8,0 e o tipo de solo argiloso, parâmetros da cota de apoio.

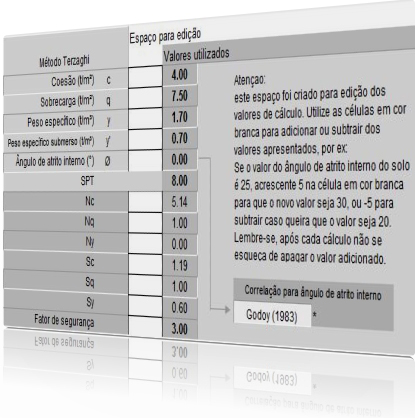

No quadro abaixo podemos ver que são apresentados os valores de Nc,Nq,Ny, que são retirados da tabela apresentada no programa. Os valores de "N" e "S"são apresentados automaticamente mas também podem ser editados. O valor do fator de segurança é pré-determinado em 3,0, mas todos os ítens são editáveis.
|
